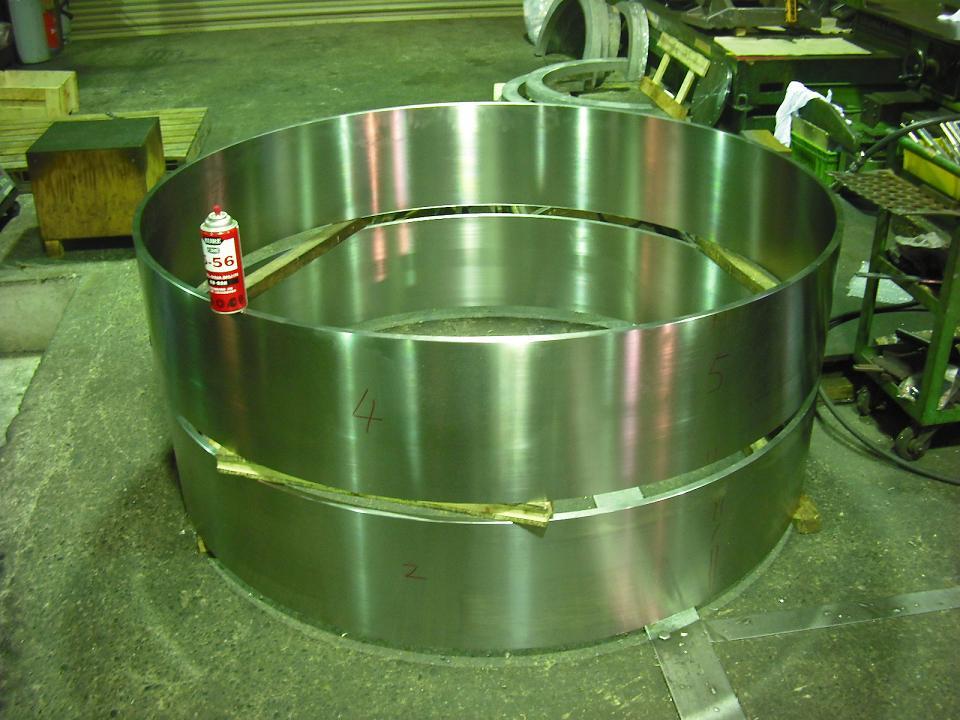

肉厚16mm のスリーブ。
板ロール巻きから協力工場にて当社管理の元で加工、旋削・横穴・立穴加工後、協力工場にて硬質クロームメッキを施して納品しました。

材質：SUS304
外径：φ1600
径寸法公差：0~0.05
内外同芯度：0.05

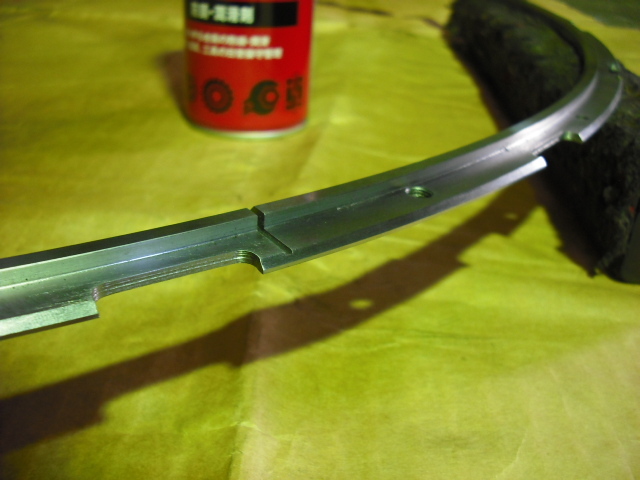

超薄リング。
材料（ＳＣＭ440）～熱処理（ＨＲＣ38）～旋削・フライスまで一貫製作した案件です。

材質：SCM440
外径：Φ828
全長：7mm
外周部厚さ：2.7mm／厚さ公差：±0.05

径もΦ800アップのためそれなりに歪みが発生し、厚さ2.7mm（±0.05）の面加工は困難を極めます。

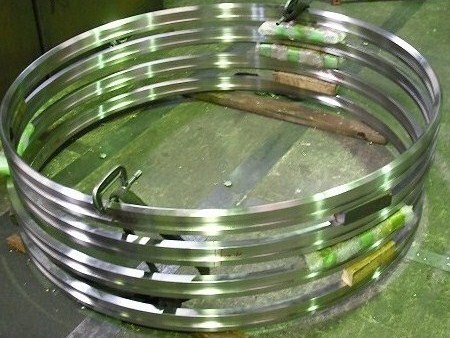

当社が最も得意とするステンレス大径リングです。

材質：SUS316L
外径：Φ1800
径寸法公差：0~0.05
径方向歪つ：±0.1（実績値）

ステンレスで肉薄のため、どうしても楕円形状の歪が出やすいですが、治具を利用した加工により、Φ1800でも±0.1程度にまで仕上げております。

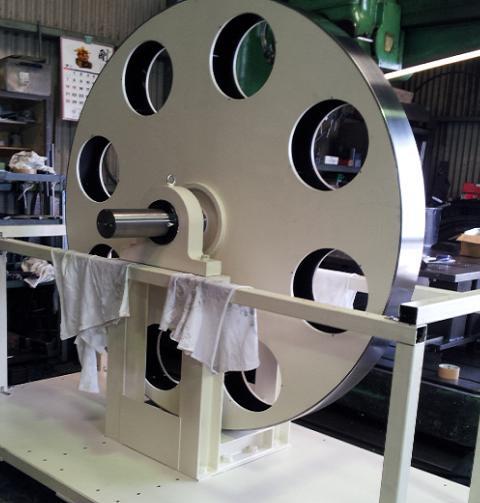

客先と共に設計から取り組んだ案件。

材質：SS400
外径：Φ1600／主軸Φ100
架台：1000×2000

回転時精度：

• 外径ふれ最大差　15μｍ
• 同一箇所回転ふれ３μｍ （ベアリング不安定分）
• 端面方向ふれ　15μｍ
• 外径面精度 Rz 3.2 ▽▽▽

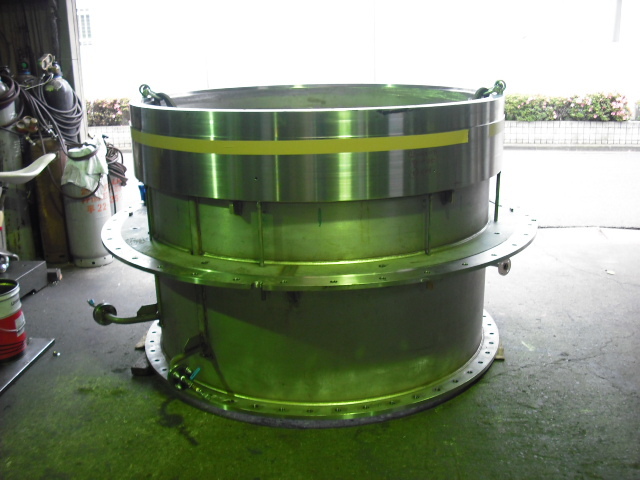

ジャケット二層構造のシールドラム。製缶は協力工場により、材料どり～全加工すべて当社にて行っています。

胴体部外径　：Φ1480
胴体部径寸法　　　　：0~0.05
フランジ部径寸法公差：0~0.05

「製缶」「機械加工」を５往復以上しないと完成にたどり着きません。
最後は当社内で客先立会いの下、圧力検査を実施して納品となります。
