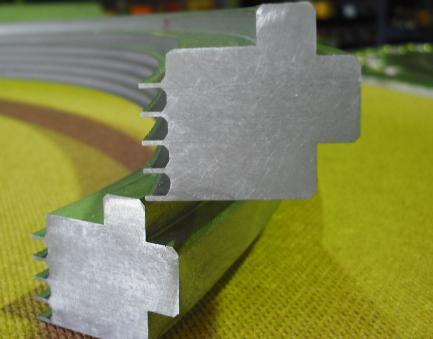

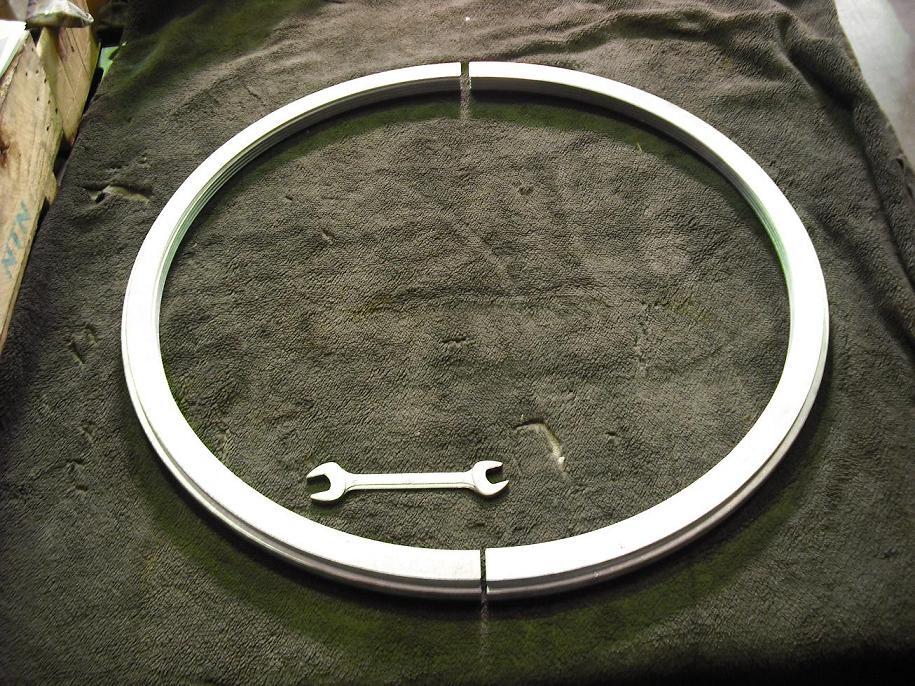

当社の代表的な二つ割り加工品で締結部のない(ボルト締め等をしない)、割面隙間０mmの二つ割り品。

材質：アルミ鋳物
外径 ：Φ1100
内径 ：溝加工
径寸法公差：0～0.05
厚さ公差    ：0～0.05

（タービン関連部品）

本件は素材の段階から半割の物を利用しています。
旋削と横ボーリングを往復して完成に近づきます。

内径につける溝の残り刃の厚みが１mm前後のため、折れないよう丁寧な加工が求められます。

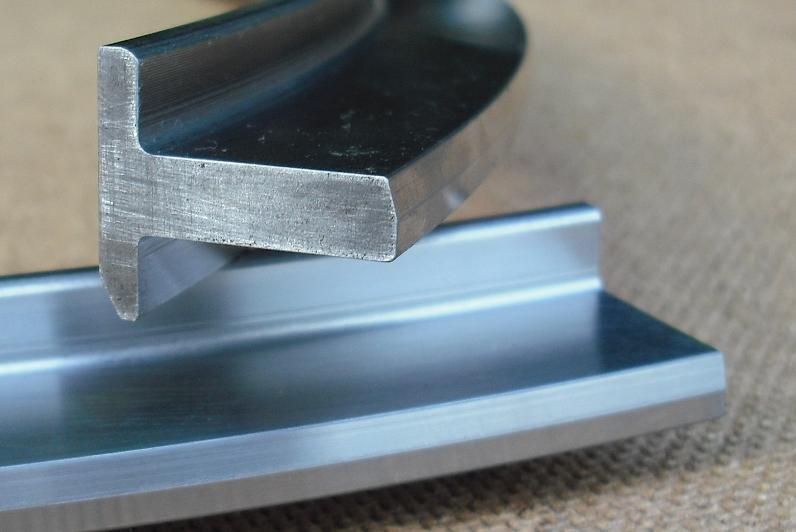

材質 ：ＳＣＭ440
外径 ：Φ707
全長 ：19.6ｍｍ
薄い部分の厚さ ：5.8ｍｍ
（平行度実績値：0.02）

内径寸法公差 ：±0.05
加工後径歪み ：±0.10（実績値）

(航空機関連部品)

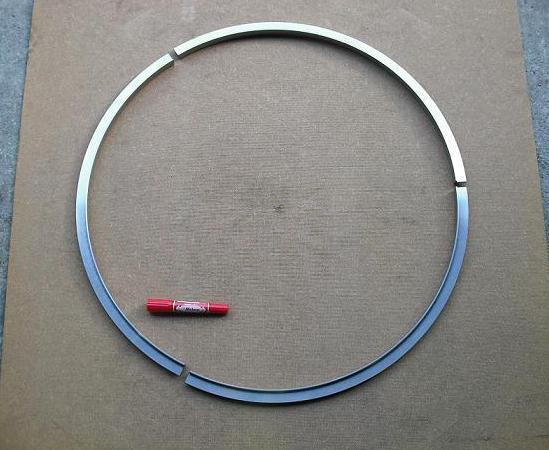

本件は加工後の分割では歪が大きく発生することが想定されために、旋削仕上げ前に３分割をして加工した案件です。
（割面隙間０mm）
三つ割の上に、非常に薄いリングのため、割芯だし、クランプ等の課題が山積する難加工品です。

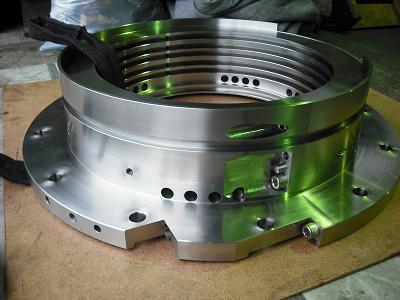

左右8ケボルト締め、割面隙間0ｍｍの二つ割り。

材質：SUS304
外径：Φ600

内径溝は幅±0.05で深23mmですが、分割組立て時の段差が許されないので、工程を多く踏んだ品物です。また長穴も交錯した複雑形状になっています。
